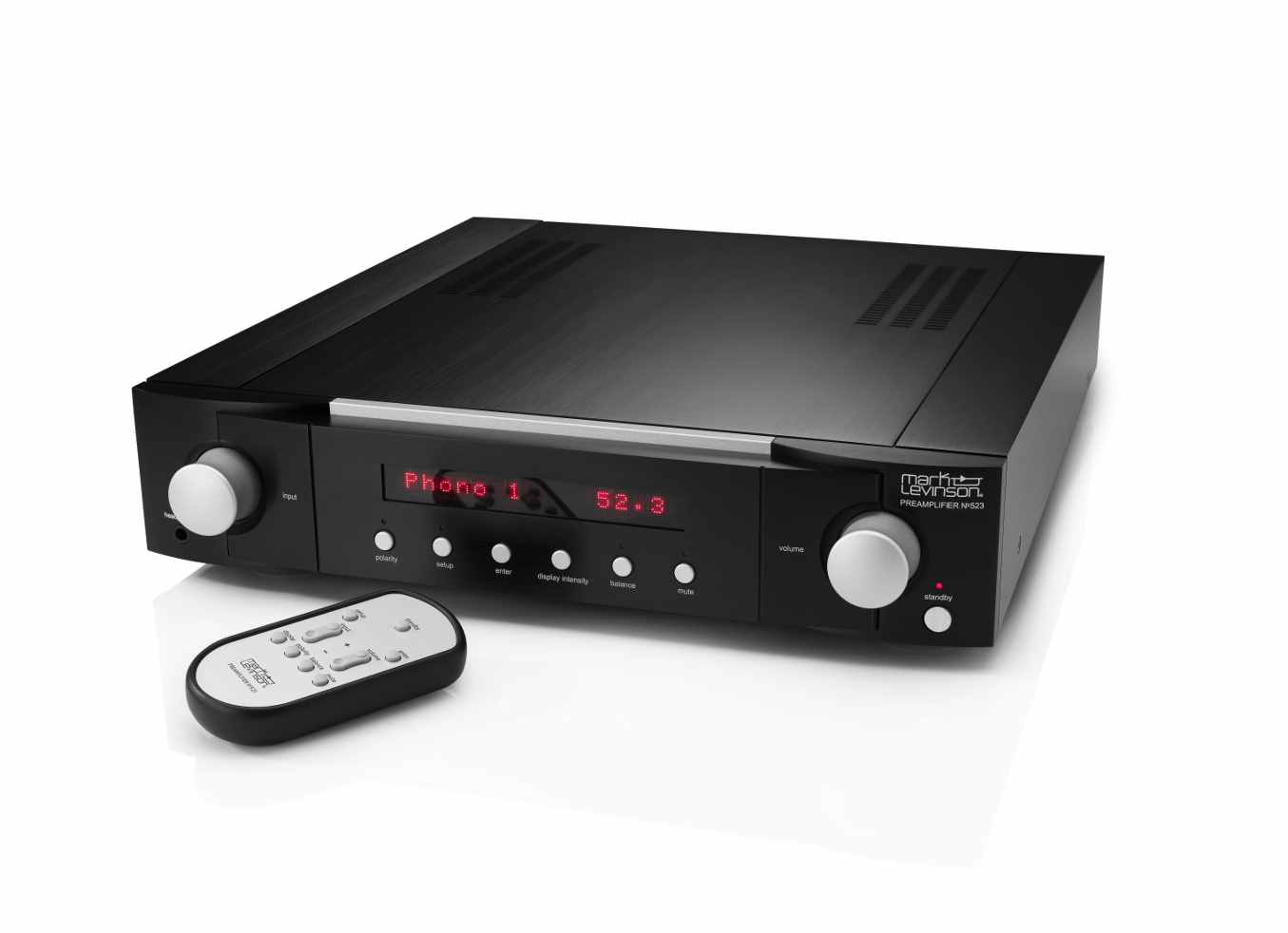

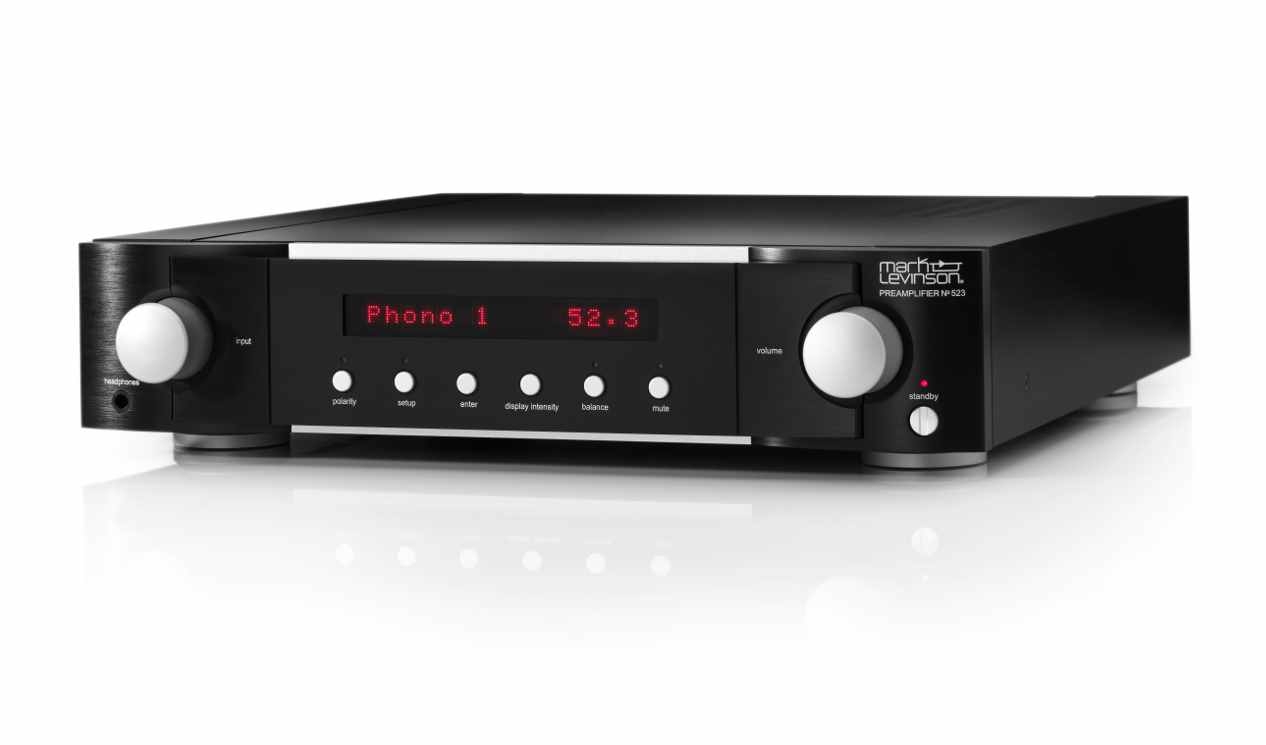

Mark Levinson No.523
Усилитель предварительный Mark Levinson No.523
Предварительный усилитель, диапазон частот: 20 Гц - 20 кГц (±0,2 дБ), соотношение сигнал/шум: 115 дБ, гармоники: 0,003%, коэффициент усиления: 13,5 дБ, выходное напряжение: 22 В (XLR), 11 В (RCA), встроенный фонокорректор, аудио входы: 4 x RCA, 2 x XLR, аудио выходы: 1 x RCA, 1 x XLR, габариты: 457 х 438 х 102 мм, вес: 17,7 кг, варианты цветов: черный с серебристым.
Предварительный усилитель, диапазон частот: 20 Гц - 20 кГц (±0,2 дБ), соотношение сигнал/шум: 115 дБ, гармоники: 0,003%, коэффициент усиления: 13,5 дБ, выходное напряжение: 22 В (XLR), 11 В (RCA), встроенный фонокорректор, аудио входы: 4 x RCA, 2 x XLR, аудио выходы: 1 x RCA, 1 x XLR, габариты: 457 х 438 х 102 мм, вес: 17,7 кг, варианты цветов: черный с серебристым.
Подробнее
1 150 000 руб./шт
Под заказ
Хочу скидку
-
+
Предзаказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Магазин Москва: Уточняйте
Магазин Санкт-Петербург: Уточняйте
Магазин Пермь: Уточняйте
Магазин Ростов-на-Дону: Уточняйте
Склад: Уточняйте
Описание
Mark Levinson № 523 — это оптимальный предусилитель для любителей аналоговой музыки. С шести аналоговых входов и входа для проигрывателя сигнал поступает на фирменную схему Mark Levinson:дискретный, полностью балансный двойной монофонический сигнальный тракт PurePath с прямой связью, который обеспечивает захватывающую чистоту и поразительные характеристики. Благодаря прецизионным схемам управления, которые включают дискретное балансное управление громкостью лестничного типа R-2R, фонокоррекор Pure Phono класса A и выход усилителя Main Drive Headphone класса А для наушников, предусилитель № 523 гарантирует безупречные результаты при работе с любым источником аналогового сигнала. Монтируемый в корпусе из алюминиевого сплава серии 6000 предусилитель Mark Levinson № 523, как и все другое оборудование MarkLevinson, разработан и собирается вручную в США.
Схемотехника Mark Levinson Pure Path
С 1972 года компания Mark Levinson посвящаетсебя искусству безупречного звука и ставит принцип музыкальной чистоты превыше всегодругого. Чтобы достичь в этом наилучших результатов, инженеры Mark Levinsonпересмотрели и проанализировали все чертежи в архивах компании, и в результатеразработали философию конструирования схем под названием Pure Path. Наконцептуальном уровне ее отличительные признаки следующие: дискретный,полностью балансный, двойной монофонический сигнальный тракт с прямой связью,который обеспечивает ничем не ограниченную, бескомпромиссную чистоту звука.
Философия Pure Path — это много больше, чем просто разумное сочетание высококачественных компонентов; это подход, в котором наука сочетается с искусством: перед инженерами Mark Levinson ставится цель достичь наилучших измеримых и субъективно воспринимаемых характеристик. Как говорил Альберт Эйнштейн, «все следует упрощать настолько, насколько это возможно, но не более того».
Характерные особенности Pure Path впредусилителе № 523 — это усилители типа «сломанный каскод», управлениегромкостью лестничного типа R-2R, секция фонокоррекции Pure Phono и выходусилителя Main Drive Headphone для наушников.
Мастерство работы с аналоговым сигналом: сломанный каскод
Компоненты Mark Levinson разрабатываются в рамках концепции схемотехники усилителей Pure Path, в которой активно применяется элемент построения схем под названием «каскод». Изначально каскод изобрели для расширения полосы пропускания ламповых схем в радиоприемниках, а инженеры Mark Levinson задействуют каскоды в схемах Pure Path и для увеличения рабочего диапазона частот, и для улучшения линейности по всему диапазону. Каскод состоит из двух транзисторов, совмещенных таким образом, что они работают как единое составное устройство, будто один транзистор, которому присущи необходимые характеристики каждого из составляющих транзисторов, но в котором устранены нежелательные свойства каждого из них.
Инженеры Mark Levinson начали конструирование усилительного каскада предусилителя с парами полевых транзисторов с управляющим переходом (JFET, ПТУП), выбранных из-за низкого уровня шума и высокого коэффициента усиления. Полевые транзисторы JFET реализуют эти преимущества, в частности, благодаря своим большим размерам, но вследствие этих габаритов возникает и нелинейность усиления – то есть искажения. Чтобы компенсировать их,в схему добавлены биполярные плоскостные транзисторы (BJT). Биполярные транзисторы BJT отличаются крайне низким входным сопротивлением при очень высоком выходном сопротивлении, за счет чего обеспечиваются превосходные полоса пропускания и линейность. Создав каскод на основе полевых транзисторов JFET и биполярных транзисторов BJT, инженеры смогли воплотить в схеме наилучшие характеристики обоих типов полупроводниковых приборов.
Затем они подключили выход каскода к другому транзистору противоположной «полярности» (комплементарному). Через него ток протекает в обратном направлении, так что направленность тока сигнала«разворачивается». Такая особая схема называется перегнутым, или сломанным каскодом — и это отличительный компонент схемотехники Pure Path, который обеспечивает высокое усиление при низком шуме, широком динамическом диапазоне и превосходной линейности.
Превосходное управление громкостью: лестничная схема R-2R
В основе многих регуляторов громкости лежит давняя схема аналогового потенциометра — устройства с рядом недостатков,ухудшающих его характеристики. Механическое соединение изнашивается, из-заэтого возникают царапающие или трескучие шумы; практически невозможно произвести идентично работающую пару, а несоответствия в стереопаре могут вызывать дисбаланс уровня между двумя каналами; наконец, в связи с различиями реакции на паразитные емкости при разных настройках громкости характер звука может меняться в зависимости от установленной громкости. Вместо попыток усовершенствовать эту дефектную по своей природе схему, инженеры Mark Levinsonпопросту отказались от нее. Взамен они применили архитектуру сложной схемы,называемой «лестницей R-2R».
В лестнице R-2R цепочка резисторов одного итого же номинала (R) образует сторону лестницы, а другой набор резисторов, все в котором имеют удвоенное сопротивление (2R), играет роль перекладин. Эта уникальная схема, принимая на входе тот или иной ток,последовательно делит его пополам на каждой из «перекладин» лестницы. Затем можно выбирать и складывать между собой различные сочетания токов с«перекладин», с точностью получая практически любой необходимый выходной ток и,соответственно, требуемую настройку громкости.
Лестница R-2R — это высокоточное устройство.Токи через перекладины определяются постоянными резисторами, которые могут изготавливаться с очень строгими допусками и подбираться так, чтобы разброс между их номиналами был минимален. Аналоговые переключатели, которые только«направляют» токи, являются прецизионными устройствами без механических контактов, которые могли бы изнашиваться. Короче говоря, лестница R-2Rустраняет все недостатки, конструктивно присущие регуляторам громкости на основе потенциометров. Вот почему это она является одним из основополагающих компонентов схемотехнической концепции Mark Levinson Pure Path.
Компоненты, отвечающие оборонным стандартам
Во всем оборудовании Mark Levinson применяются электронные компоненты, тщательно отобранные для оптимального соответствия конкретным задачам. Пары полевых транзисторов (JFET) в усилительном каскаде отличаются высоким коэффициентом усиления, низким шумом и искажениями, а за счет того, что они размещаются в одном корпусе, оба устройства работают практически в идентичных условиях. Конденсаторы, применяемые в важнейших точках для фильтрации, относятся к пленочному типу — пленочные конденсаторы работают стабильно при любых температурах и частотах. Наконец, в самых важных контурах настройки коэффициента усиления и обратной связи используются тонкопленочные резисторы из нитрида тантала. Нитрид тантала, крайне дорогостоящий материал,обычно применяется в чувствительном военном оборудовании, поскольку он необычайно стабилен при колебаниях температуры, отличается очень низким уровнем шума, и на него не влияют магнитные поля. В высококачественномаудиооборудовании эти характеристики дополнительно помогают «раскрыть» звук и сделать его легким и чистым, а также освободить от нелинейностей малой интенсивности, вызываемых менее качественными резистивными материалами, которые нагреваются и охлаждаются в изменяющихся условиях. Скомпонованный в корпусе из экструдированного алюминиевого сплава 6063-T5 предусилитель № 523 отличается исключительно высокой прецизионностью сборки при поразительно низких допусках.
Pure Phono: класс A для классических носителей
Предусиление от проигрывателя до уровня линейного выхода может быть сложной задачей: это область, в которой некоторые производители оборудования экономят на компонентах и конструкции. В предусилителях Mark Levinson № 526 и № 523 представлена новая секция фонокоррекции Pure Phonoот Mark Levinson, которая, разумеется, исполнена в духе философии схемотехникиPure Path на дискретных компонентах, без операционных усилителей. Секция PurePhono работает исключительно в режиме A по всему пути сигнала; в ней задействуются тонкопленочные резисторы из нитрида тантала и полипропиленовые конденсаторы с чрезвычайно низкими допусками. Секция Pure Phono также отличается физическим разделением каналов и балансными входами для обеспечения чистоты звука.
В секции Pure Phono реализована подсекция MM(для подвижного магнита) с пятью настройками нагрузки емкостной головки и подсекция MC (для подвижной катушки) с тремя настройками предусиления и 10 настройками нагрузки резистивной головки. А инфразвуковой фильтр обеспечивает интеллектуальную компенсацию рокота и деформации.
Окончание пути сигнала
В предусилителе Mark Levinson № 523 предусмотрено пять аналоговых входов линейного уровня: два балансных (XLR) и три несимметричных(RCA), не считая входа Pure Phono (RCA с контактом заземления). Предусилитель выдает сигнал на балансный (XLR) и несимметричный (RCA) стерео выходы, а также на выход усилителя Main Drive Headphone для наушников 6,3 мм на лицевой металлической панели — впервые в ассортименте моделей Mark Levinson.
Схема усилителя Main Drive Headphoneобеспечивает работу наушников до 32 Ом от усилительного контура класса A,причем задействует главную выходную цепь, а не вторичный тракт передачисигнала: это отличный пример сокращения избыточности в схемотехнике.
Избирательно включаемый фильтр высоких частот четвертого порядка на 80 Гц позволяет прозрачно интегрировать конфигурацию с одним сабвуфером или сдвоенными сабвуферами и получать отличные характеристик и по всем частотам в широком диапазоне конфигураций громкоговорителей.
Что касается системной интеграции, то она возможна через сеть Ethernet/IP, порт RS-232, соединение по USB для контроля и конфигурации с веб-страницы, а также триггеры на 12 В и инфракрасный (ИК) вход.Поставляемый в комплекте пульт ДУ с корпусом из металла станочной обработки обеспечивает точность управления и ощущение надежности, достойные уровня этого предусилителя.
Сконструировано и собрано вручную в США
Как и вся продукция Mark Levinson, модель №523 разработана и собирается вручную в США. В специализированном Инженерном центре совершенствования технологий в г. Шелтон, штат Коннектикут ведутся все инженерные исследования и разрабатывается продукция Mark Levinson, а в соседнем штате Массачуссетс, в г. Вестфорд на фабрике Mack Technologies команда квалифицированных мастеров, которые создают всю технику Mark Levinson,занимается ее мелкосерийным производством.
Производитель Mark Levinson
Серия
Модель № 523
Предусилитель
Усиление на линейной секции, при нормальных настройках усиления 13,5 дБ балансное; 7,5 дБ несимметричное
Частотная характеристика линейной секции, от 20 Гц до 20 кГц ±0,02 дБ
Частотная характеристика линейной секции, от 0,4 Гц до 370 кГц +0,1 / -3 дБ
Полный коэффициент гармонических искажений+шум при 1 кГц (2В среднекв. несимметричный или 4В среднекв. балансный выход) <0,003%
Отношение сигнал-шум (отн. 2 в среднекв. несимметричного или 4 в среднекв. балансного, макс. громкость) >115 дБ при 1 кГц
Переходное затухание при 1 кгц <-107 br="">Разделение каналов: ниже уровня шумов (>115 дБ при 1 кГц)
Входное сопротивление >45kОм
Выходное сопротивление <80Ом несимметричное, <160Ом балансное
Максимальный уровень входа, при нормальных настройках усиления > 10 В среднекв., несимметричное, >15 В среднекв., балансное
Максимальный уровень выхода > 11 В среднекв., несимметричное, >22 В среднекв., балансное
Сопротивление выхода для наушников переключается; <3Ом или 75Ом
Максимальные показатели выхода на наушники, режим низкого сопротивления, 30Ом (0,3Вт), от 20Гц до 20 кГц, <0,1% коэфф. гарм. искажений >3В среднекв.
Максимальные показатели выхода на наушники, режим низкого сопротивления, 300Ом, от 20 Гц до20 кГц, <0,1% коэфф. гарм. искажений >9В среднекв.
Полный коэффициент гармонических искажений+шум для наушников, от 20 Гц до 20 кГц, 2В среднекв. <0,03% при 30Ом, <0,01% при 300Ом
СЕКЦИЯ ФОНОКОРРЕКЦИИ
Частотная характеристика по стандарту RIAA от 20 Гц до 20 кГц, ±0,3 дБ
Инфразвуковой фильтр отключаемый, 15 Гц, 2 порядка (12 дБ/октаву)
РЕЖИМ ПОДВИЖНОГО МАГНИТА
Входное сопротивление 47 kОм
Входная емкость переключаемая; 50,100, 150, 200 или 680 пФ
Усиление 40 дБ при 1 кГц
Полный коэффициент гармонических искажений+шум, от 20 Гц до 20 кГц, 2В среднекв. <0,03%
РЕЖИМ ПОДВИЖНОЙ КАТУШКИ
Входное сопротивление переключаемое; 20,33, 50, 66, 100, 200, 330, 500, 1000, или 47 kОм
Входная емкость 50 пФ
Усиление переключаемое; 50, 60или 70 дБ при 1 кГц
Полный коэффициент гармонических искажений+шум, от 20 Гц до 20 кГц, 2 В среднекв. <0,02% для настроек 50 или 60 дБ, <0,04 для настройки 70 дБ
ВХОДЫ / ВЫХОДЫ
Аналоговые входы 2 балансных (XLR), 3 несимметричных (RCA) линейных, 1 несимметричный (RCA) вход для проигрывателя с заземлением
Аналоговые выходы 1 балансный (XLR); 1 пара несимметричных (RCA), 1 для наушников (¼ дюйма, 6,3 мм TS)
Соединения для управления Ethernet (RJ45),RS-232 (RJ12), входящий и выходящий триггеры, вход ИК, USB-A, Mini-USB
Питание 100 В переменного тока, 115 В переменного тока или 230 В переменного тока (устанавливается при производстве)
Потребляемая мощность 0,4 Вт в «зеленом» режиме ожидания, 5 Вт в режиме экономии энергии, 67 Вт в нормальном режиме ожидания, 75 Вт во включенном состоянии при простое
РАЗМЕРЫ
Высота (с ножками) 10,2 см
Высота (без ножек) 8,9 см
Ширина 43,8 см
Глубина 45,7 см
ВЕС
Вес нетто 17,7 кг
Вес в транспортировочной упаковке 26,3 кг
